resistor

Resistor
Tiga buah resistor komposisi karbon
Simbol	(IEE, IEC, EU) (US, JP)
Tipe	Komponen pasif
Kemasan	Dua kaki
Fungsi	Menahan arus listrik

Resistor adalah komponen elektronik dua saluran yang didesain untuk menahan arus listrik dengan memproduksi penurunan tegangan diantara kedua salurannya sesuai dengan arus yang mengalirinya, berdasarkan hukum Ohm:

Resistor digunakan sebagai bagian dari jejaring elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam kompon dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).
Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat diboroskan. Karakteristik lain termasuk koefisien suhu, desah listrik, dan induktansi.
Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu. Ukuran dan letak kaki bergantung pada desain sirkuit, resistor harus cukup besar secara fisik agar tidak menjadi terlalu panas saat memboroskan daya.

Satuan

Ohm (simbol: Ω) adalah satuan SI untuk resistansi listrik, diambil dari nama George Simon Ohm. Biasanya digunakan prefix miliohm, kiloohm dan megaohm.

dentifikasi nilai ohm 4 pita

Identifikasi empat pita adalah skema kode warna yang paling sering digunakan. Ini terdiri dari empat pita warna yang dicetak mengelilingi badan resistor. Dua pita pertama merupakan informasi dua digit harga resistansi, pita ketiga merupakan pengali (jumlah nol yang ditambahkan setelah dua digit resistansi) dan pita keempat merupakan toleransi harga resistansi. Kadang-kadang pita kelima menunjukkan koefisien suhu, tetapi ini harus dibedakan dengan sistem lima warna sejati yang menggunakan tiga digit resistansi.
Sebagai contoh, hijau-biru-kuning-merah adalah 56 x 10⁴Ω = 560 kΩ ± 2%. Deskripsi yang lebih mudah adalah: pita pertama, hijau, mempunyai harga 5 dan pita kedua, biru, mempunyai harga 6, dan keduanya dihitung sebagai 56. Pita ketiga,kuning, mempunyai harga 10⁴, yang menambahkan empat nol di belakang 56, sedangkan pita keempat, merah, merupakan kode untuk toleransi ± 2%, memberikan nilai 560.000Ω pada keakuratan ± 2%.

Warna	Pita pertama	Pita kedua	Pita ketiga (pengali)	Pita keempat (toleransi)	Pita kelima (koefisien suhu)
Hitam	0	0	× 100
Cokelat	1	1	×101	± 1% (F)	100 ppm
Merah	2	2	× 102	± 2% (G)	50 ppm
Oranye	3	3	× 103		15 ppm
Kuning	4	4	× 104		25 ppm
Hijau	5	5	× 105	± 0.5% (D)
Biru	6	6	× 106	± 0.25% (C)
Ungu	7	7	× 107	± 0.1% (B)
Abu-abu	8	8	× 108	± 0.05% (A)
Putih	9	9	× 109
Emas			× 10-1	± 5% (J)
Perak			× 10-2	± 10% (K)
Kosong				± 20% (M)

maka nilai dari resistor diatas berapa hayo.ada yang tahu???
(merah)2 (merah)2 X (kuning)10000 (perak)dengan toleransi kurang lebih 10%
dengan kesimpulan 22 X 10000 =220.000 ohm dengan toleransi kurang lebih 10%
maksud nya adalah nilai dari resisitor bisa turun 10% dari nilai asli 220.000 menjadi
220.000 di kurangi 10% dari 220.000
dan bisa juga naik 10% dari nilai asli 220.000 menjadi 220.000+10% dari 220.000

maka nilai nya adalah (eng i eng)

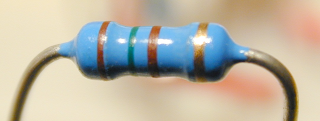

(coklat)1 (hijau)5 X (coklat)10 dengan toleransi (emas)5 %
maka didapat 15 ohm X 10=150 ohm dengan toleransi kurang lebih 5%
maksud nya kurang lebih 5% adalah nilai ohm pada resistor bisa naik 5% dari 150 ohm dan turun 5% dari 150 ohm





Identifikasi lima pita

Identifikasi lima pita digunakan pada resistor presisi (toleransi 1%, 0.5%, 0.25%, 0.1%), untuk memberikan harga resistansi ketiga. Tiga pita pertama menunjukkan harga resistansi, pita keempat adalah pengali, dan yang kelima adalah toleransi. Resistor lima pita dengan pita keempat berwarna emas atau perak kadang-kadang diabaikan, biasanya pada resistor lawas atau penggunaan khusus. Pita keempat adalah toleransi dan yang kelima adalah koefisien suhu.

Resistor pasang-permukaan

Gambar ini menunjukan empat

resistor pasang permukaan (komponen pada kiri atas adalah kondensator) termasuk dua resistor nol ohm. Resistor nol ohm sering digunakan daripada lompatan kawat sehingga dapat dipasang dengan mesin pemasang resistor.

Resistor pasang-permukaan dicetak dengan harga numerik dengan kode yang mirip dengan kondensator kecil. Resistor toleransi standar ditandai dengan kode tiga digit, dua pertama menunjukkan dua angka pertama resistansi dan angka ketiga menunjukkan pengali (jumlah nol). Contoh:

"334"	= 33 × 10.000 ohm = 330 KOhm
"222"	= 22 × 100 ohm = 2,2 KOhm
"473"	= 47 × 1,000 ohm = 47 KOhm
"105"	= 10 × 100,000 ohm = 1 MOhm

Resistansi kurang dari 100 ohm ditulis: 100, 220, 470. Contoh:

"100"	= 10 × 1 ohm = 10 ohm
"220"	= 22 × 1 ohm = 22 ohm

Kadang-kadang harga-harga tersebut ditulis "10" atau "22" untuk mencegah kebingungan.
Resistansi kurang dari 10 ohm menggunakan 'R' untuk menunjukkan letak titik desimal. Contoh:

"4R7"	= 4.7 ohm
"0R22"	= 0.22 ohm
"0R01"	= 0.01 ohm

Resistor presisi ditandai dengan kode empat digit. Dimana tiga digit pertama menunjukkan harga resistansi dan digit keempat adalah pengali. Contoh:

"1001"	= 100 × 10 ohm = 1 kohm
"4992"	= 499 × 100 ohm = 49,9 kohm
"1000"	= 100 × 1 ohm = 100 ohm

"000" dan "0000" kadang-kadang muncul bebagai harga untuk resistor nol ohm
Resistor pasang-permukaan saat ini biasanya terlalu kecil untuk ditandai.

kurang lebih ini penjelasan dari gw.kalau ada pertanyaan.saya akan berusaha untuk menjawab nya
